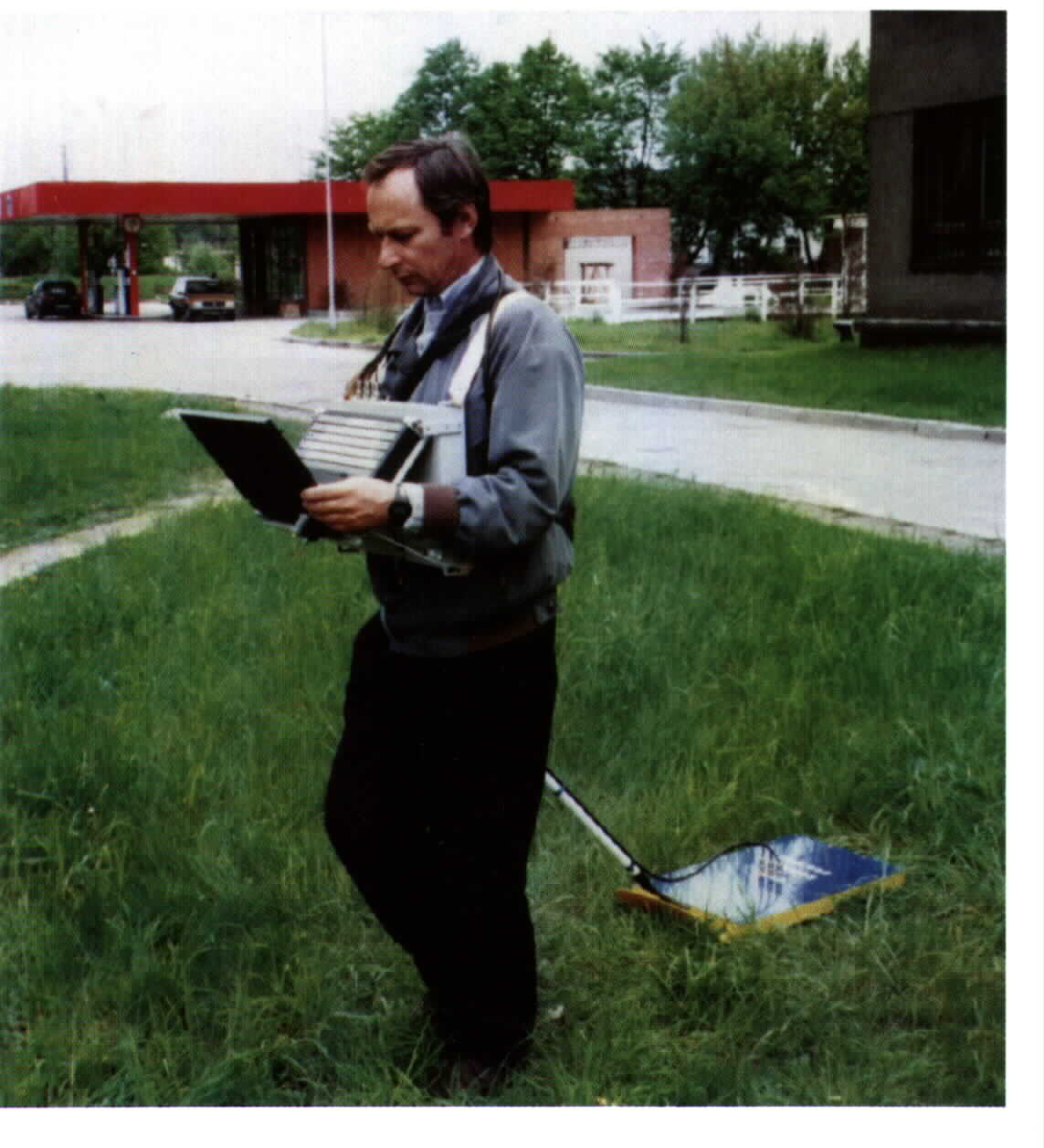

SISTEMA ZOND 12c
INTERFACE
DE RADAR DE SUBSUELO


El georadar ZOND-12c es un sistema de Interfase
de radar Digital Portátil diseñado para
una amplia gama de aplicaciones ambientales, geotécnicas,
geológicas y aplicaciones de ingeniería.
Las frecuencias de antena oscilan desde los 38 MHz a
2000 MHz, facilitando una amplia gama
de aplicaciones.
Por ejemplo :
  •  profundidad de lechos rocosos
  •  desarrollos mineros
  •  exploración de minerales
  •  glaciologia
  •  arqueologia y medicina legal
  •  cavidades y huecos
  •  tuberías y cables
  •  suelos contaminados




  • Los datos se muestran en tiempo real sobre la pantalla de un ordenador portátil tipo "notebook" compatible PC y opcionalmente se almacenan en el disco duro. El software permite usar tipos diferentes de color y monitores monocromos y provee una variedad de posibilidades de presentación. Los modos de adquisición de datos incluyen perfiles continuos y el almacenamiento paso a paso - una consideración importante para la variedad tareas de aplicación y condiciones diferentes de campo.
  • El perfilado continuo provee la mayor velocidad espacial de adquisición y resolución. El escalado horizontal se consigue manualmente incluyendo marcas de distancia sobre el registro.
  • El método de almacenamiento paso a paso aumenta la penetración por acumular las señales del radar en puntos discretos equidistantes a lo largo de la línea de investigación.
  • El control total desde el ordenador hace fácil y cómodo el manejo del georadar.




SISTEMA ZOND 12c. Especificaciones.
  • UNIDAD DE CONTROL
    Rango de tiempo : El usuario puede seleccionarlo desde 50 hasta 2.000 nanosegundos
    Gama de transmisión: 115 KHz.
    Velocidad de exploración : 14 exploraciones por seg.
    Gama de ganancia : El usuario puede selecionar la función de la ganancia linear o exponencial.
    Filtros : El usuario puede seleccionar filtros verticales.
    Transferencia de datos :Los datos se transfieren mediante el puerto serie RS-232C
    a cualquier ordenador compatible PC.
    Alimentación : batería de 12 V DC montada en cinturón y recargable con gama de operación de 10.5-13 V.
    Consumo de corriente : 0.7 Amp.
    Dimensiones : 35x30x5.5 cm.
    Peso : 3.0 kg.

    UNIDAD DE ANTENA 2000 MHz (superficie)
    Dimensiones : 27x13x13 cm.
    Peso: 1.5 kg.
    Potencia : 0.27 Amp. 12 V DC por cable desde la unidad de control.

    UNIDAD DE ANTENA 1000 MHz (protegida, aire)
    Dimensiones : 30x20x17 cm.
    Peso : 4 kg.
    Potencia : 0.27 Amp. 12 V DC por cable desde la unidad de control.

    UNIDAD DE ANTENA 900 MHz (superficie)
    Dimensiones : 43x22x4 cm.
    Peso: 2 kg.
    Potencia : 0.27 Amp. 12 V DC por cable desde la unidad de control.

    UNIDAD DE ANTENA 500 MHz (superficie)
    Dimensiones : 69x32x4 cm.
    Peso: 4 kg.
    Potencia : 0.35 Amp. 12 V DC por cable desde la unidad de control.

  • UNIDAD DE ANTENA 300 MHz (superficie)
    Dimensiones : 98x52x4 cm.
    Peso: 10 kg.
    Potencia : 0.35 Amp. 12 V DC por cable desde la unidad de control.

    UNIDAD DE ANTENA 38-150 MHz (dipolar, aire)
    Peso: de 3 a 6 kg dependiendo de la frecuencia.
    Potencia : 0.3 Amp. 12 V DC por cable desde la unidad de control.

    SOFTWARE
    Toma de datos: Perfil continuo o por etapas.
    Modo de visualización: El usuario puede seleccionar el método de exploración utilizando líneas en escala de grises o en color, trazado en movimiento y formatos de osciloscopio.
    Muestreo: Seleccionado por el usuario de 128, 256, 512 muestras por exploración.
    El proceso en tiempo real: Remoción de fondo, acumulando.
    Acumulando: El usuario puede seleccionar hasta 256 exploraciones.
    Post proceso : El "software "Prisma" provee :


    •  filtro vertical de frecuencias altas y bajas
    •  filtro horizontal de frecuencias altas y bajas
    •  filtro de igualación
    •  filtro de inversión
    •  migracion
    •  deteccion envolvente
    •  ganacia variable digital de tiempo
    •  filtro mediana
    •  impresión de datos

    El software y equipo de radar se desarrollan constantemente. Por favor, contacten con nosotros si desean tener más información.

  • Teléfono: 881934772
  • Móvil: 659547415
  • E-mail: mposada@mposada.com

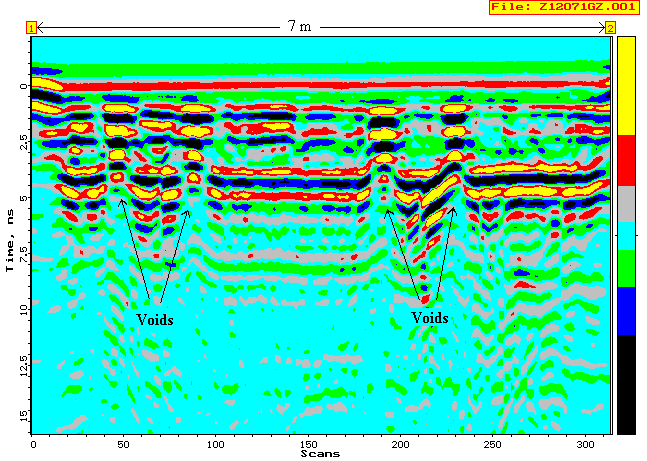

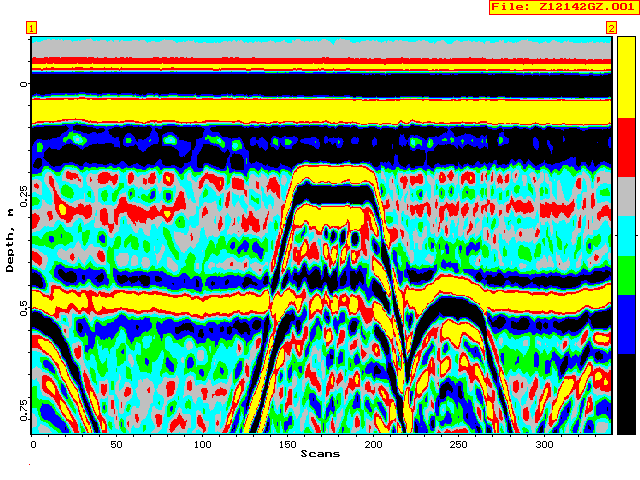

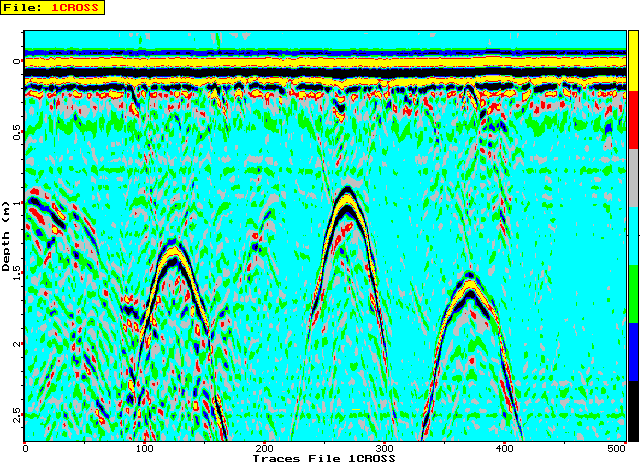

Perfil 2d de tubos subterráneos Perfil 2d de huecos del terreno Perfil 2d de una caja enterrada

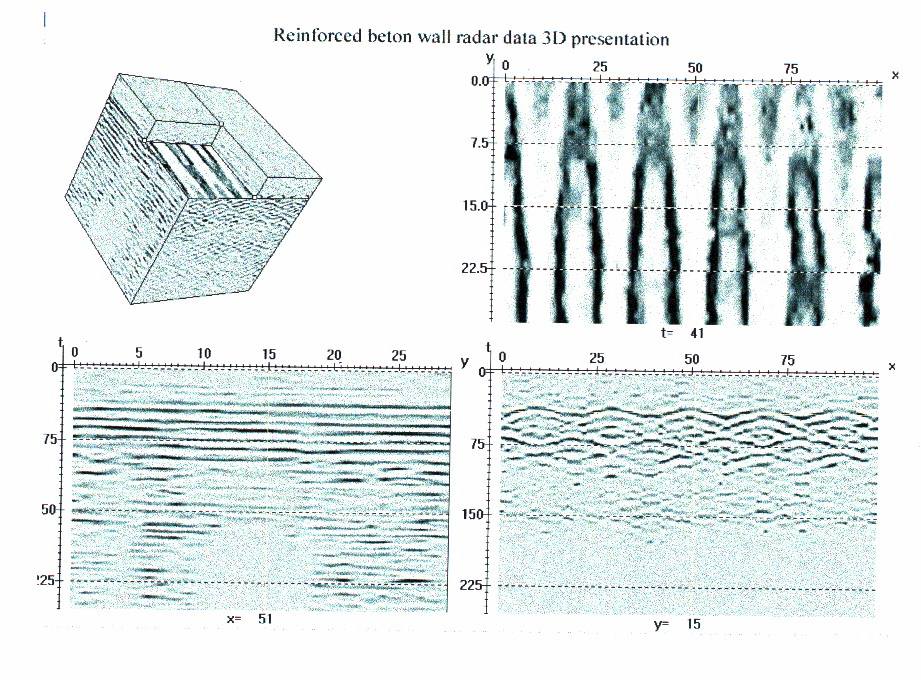

Vista en 3d de muro de hormigón armado

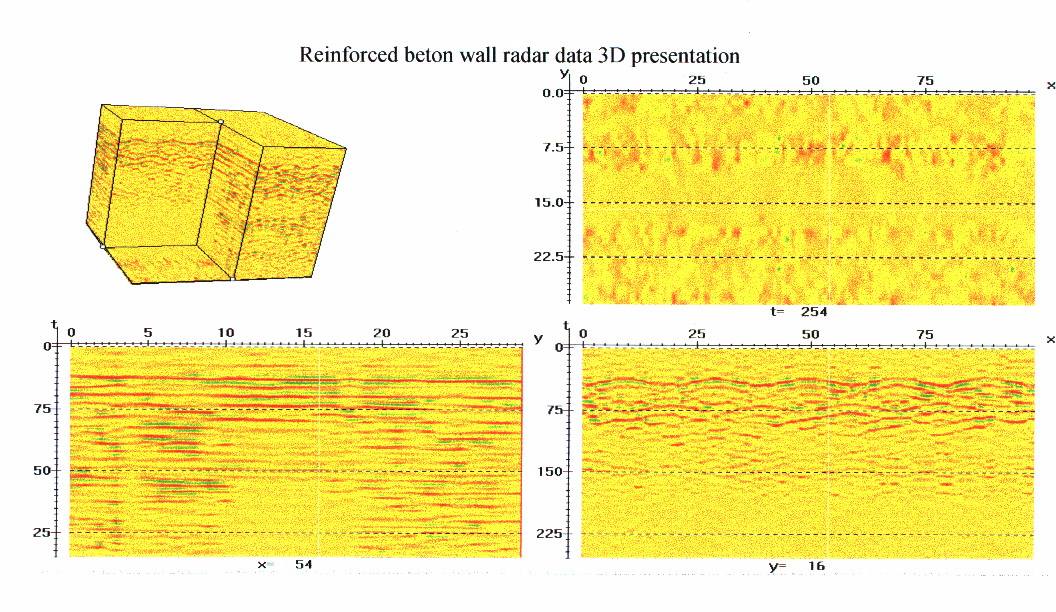

Vista en 3d de muro de hormigón armado

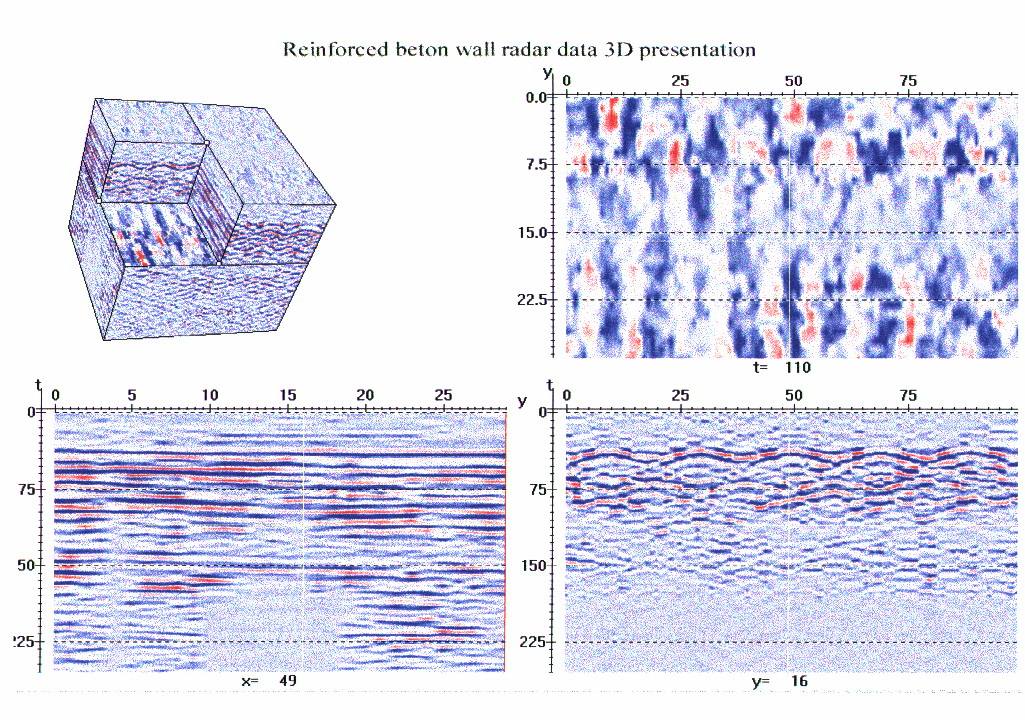

Vista en 3d de muro de hormigón armado
